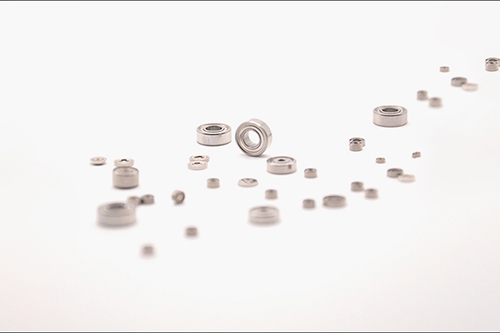

微型軸承通常由內圈，外圈，滾動元件，潤滑劑和保持架組成。對于密封軸承，再加上密封圈（或防塵蓋）。
可以根據軸承的工作條件選擇不同類型的軸承，以更好地發揮軸承的功能，延長軸承的使用壽命。選擇軸承時，我們需要考慮以下因素：1.徑向載荷2。軸向載荷3.速度要求4.徑向跳動5.軸向跳動6.工作溫度7.噪聲要求8.潤滑條件
軸承代號
微型軸承型號通常由前代號，基本代號和后代號組成。通常情況下，軸承型號僅由基本型號表示。基本型號通常包含三個部分，類型代號，尺寸代號和內徑代號。后置代號是使用字母和數字來表示軸承的結構，公差和材料的特殊要求等。前部代號用于指示軸承的分部件，并用字母表示。
通用軸承（滾動軸承）代號方法
分為：前置代號，基本代號和后置代號。
1.基本代號
（類型代號，尺寸代號，內徑代號[2位]）
基本代號用于指示軸承的內徑，直徑系列，寬度系列和類型，通常最多五位數，如下所示：
1）軸承的內徑由基本代號右邊的第一個數字指示。常用的內徑為d=20~480mm的軸承內徑一般為5的倍數。這兩位數字代表軸承內徑尺寸除以5的商，例如04表示d=20mm；12表示d=60mm，依此類推。對于內徑為10mm，12mm，15mm和17mm的軸承，內徑代號依次為00、01、02和03。對于內徑小于10mm且大于500mm的軸承，另有規定的內徑表示方法，請參見GB / T272-93。
2）軸承的直徑系列（即具有相同結構和相同內徑的軸承的外徑和寬度的變化系列）由基本代號右邊的第三位數字表示。例如，對于向心軸承和向心推力軸承，0和1表示特輕系列；2表示輕系列；3表示中系列；4表示重系列。推力軸承與向心軸承基本相同，除了使用1表示特輕系列以外。
3）軸承的寬度系列（即具有相同結構，內徑和直徑系列的軸承的寬度變化系列）由基本代號右邊的第四個數字表示。當直徑系列比較列為0系列（常規系列）時，對于大多數軸承，寬度系列代號O可不在代號中標出，但對于調心滾子軸承和圓錐滾子軸承，寬度系列代號0應標出。直徑系列代號和寬度系列代號統稱為尺寸系列代號。
4）軸承類型代號由基本代號右邊的第五個數字表示（圓柱滾子軸承和滾針軸承等為字母）。
2.后置代號
軸承的后置代號使用字母和數字表示材料的結構，公差和特殊要求等。后置代號內容很多。以下是一些常用代號。
1）內部結構代號表示相同類型軸承的不同內部結構，并用字母和基本代號表示。例如，接觸角為15°，25°和40°的角接觸球軸承使用C，AC和B表示內部結構的差異。
2）軸承的公差等級從高到低分為2級，4級，5級，6級，6X級和0級，總共6個等級，其代號為/PZ，/P4，/PS，/P6，/P6X和/PO。在公差等級中，6X級僅適用于圓錐滾子軸承；0級為普通級，未在軸承代號中標記。
3）常用的軸承徑向游隙系列分為1、2、0、3、4和5組，共6組，徑向游隙依次從小到大。0組是常用的游隙組，在軸承代號中未標記。其余游隙組在軸承代號中分別用/CI，/CZ，/C3，/C4，/CS表示。
3.前置代號
實際應用中滾動微型軸承的種類很多，相應的軸承代號也更加復雜。上面介紹的代號是軸承代號的最基本和最常用的部分。如果您熟悉這部分代號，則可以識別并選擇常用的軸承。有關滾動軸承的詳細代號方法，請參閱GBT272-93。
